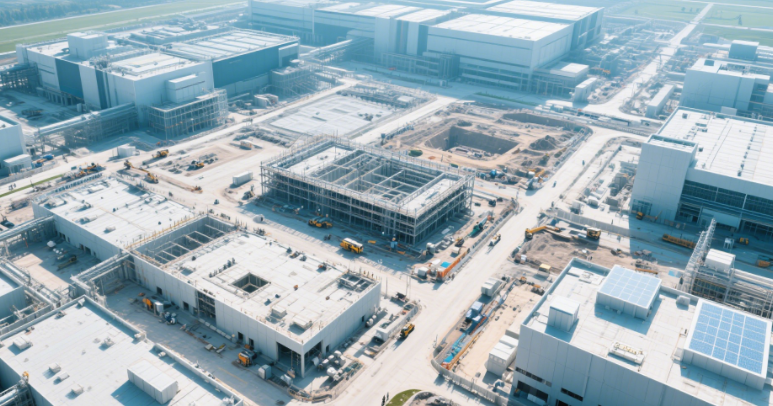

全球晶圆厂扩产热潮：动因、格局与挑战深度解析

2025年，全球半导体产业正经历新一轮扩产周期，SEMI数据显示，全年计划新开工18座晶圆厂，总投资规模达数千亿美元。这一轮扩产热潮由技术迭代、地缘政治重构与市场需求爆发共同驱动，呈现出区域多元化、技术前沿化与产业链本土化的显著特征。

扩产核心动因由技术革命与战略博弈交织而成。AI与HPC需求引爆先进制程，生成式AI对算力的需求呈指数级增长，推动台积电、三星、英特尔等巨头加速布局7nm及以下节点。预计2025年全球先进制程产能将达每月220万片，年增长率16%，其中HBM需求激增，带动DRAM产能同比增长7%，而3D NAND产能增长5%。地缘政治重塑供应链版图，美国《芯片法案》通过400亿美元补贴吸引台积电亚利桑那厂、英特尔俄亥俄厂等项目落地；欧洲“芯片法案”资助意法半导体与台积电合资的ESMC工厂；印度通过合资模式引入塔塔与力积电建设首座AI晶圆厂。全球产能分布正从亚洲集中模式转向“多极化”，美国、欧洲、日本及新兴市场加速崛起。成熟制程需求驱动区域化布局，中国大陆凭借自给自足战略，2025年主流制程产能将突破每月1500万片，占全球比重提升至31%。汽车电子、物联网等应用拉动成熟制程需求，而东南亚、印度等低成本地区成为封装测试环节的新热点。

从扩产区域格局来看，全球呈现从“亚洲中心”到“多极竞争”的趋势。美洲计划新开4座晶圆厂，包括台积电亚利桑那厂、英特尔俄亥俄厂等，受《芯片法案》69亿美元补贴支持。日本同样规划4座，如台积电熊本厂、Rapidus 2nm研发中心，获得政府39亿美元补贴。中国大陆将新建3座，如中芯国际上海SN2厂，依托大基金三期投资。欧洲与中东地区规划3座，如ESMC德国厂，欧洲芯片法案提供50亿欧元支持。中国台湾新增2座，如台积电台南Fab 18，但面临份额下滑压力。韩国与东南亚各规划1座，如三星平泽P4厂，聚焦存储器与封装测试转移。

技术趋势方面，先进制程与材料革命并行。3D封装与异构集成成主流，台积电CoWoS与Amkor先进封装合作深化，HPC芯片通过2.5D/3D封装实现性能跃升。预计2025年先进封装市场规模将突破500亿美元，年增长率超20%。第三代半导体材料爆发，SiC与GaN需求激增，意法半导体、Wolfspeed等厂商扩产，服务电动汽车与5G基站。EUV光刻与High-NA技术攻坚，ASML的High-NA EUV光刻机进入量产阶段，单台成本超4亿美元，加剧技术门槛分化。

然而，扩产也面临诸多挑战。建厂成本差异显著，美国建厂成本比中国台湾高10%-15%，运营成本高30%-35%；欧洲能源成本高企，德国工厂面临延迟风险；中国大陆凭借补贴与规模效应，成熟制程成本优势达20%-40%。人才短缺与文化冲突也是一大问题，台积电美国厂面临工程师短缺，本土员工对加班文化抵触，导致量产进度延迟。全球半导体行业人才缺口预计2030年达30万人。供应链脆弱性凸显，关键材料依赖亚洲，如镓、锗等稀有金属中国占比超80%，光刻胶日本垄断90%；物流瓶颈，美国港口处理量仅为中国的27%，导致设备交付延迟2-3个月；地缘风险，如Wolfspeed德国SiC厂因需求放缓取消，英特尔德国厂推迟两年。

展望未来，产能过剩风险隐现，若AI需求不及预期，2026年成熟制程利用率可能跌破75%，触发行业洗牌。区域竞争加剧，美国先进制程份额将从2024年10%升至2027年22%，而中国台湾将降至55%；中国大陆成熟制程份额预计2027年达45%，挑战传统霸主地位。技术主权争夺白热化，EUV光刻机、SiC衬底、HBM封装等环节成为地缘博弈焦点，跨区域技术联盟将重塑创新生态。

全球晶圆厂扩产热潮是半导体产业向“技术驱动+战略安全”转型的缩影。企业需在技术前沿性与成本可控性间寻求平衡，而政策制定者则需警惕过度补贴导致的产能泡沫。在这场没有终点的竞赛中，供应链韧性、人才储备与市场需求洞察将成为制胜关键。
