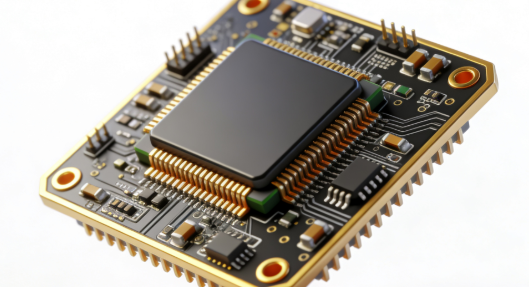

随着3D打印技术向电子制造领域的深度渗透，3D打印主板已从概念验证阶段迈向规模化生产，形成涵盖上游芯片组、存储控制器等核心元件到下游终端应用的完整产业链。这一变革不仅重构了传统主板制造的工艺逻辑，更在AI算力爆发背景下为芯片散热、信号传输等关键性能指标带来突破性提升。
一、技术突破与制造逻辑革新
3D打印主板的核心优势在于突破二维平面制造的物理限制。以铂力特金属3D打印技术为例，其通过SLM工艺实现0.1mm级微通道阵列的精确成型，配合TPMS晶格结构设计，将AI芯片散热模块的热交换面积扩大900%以上，热阻低至0.02°C/W。在芯片组集成层面，希禾增材的绿光3D打印技术实现0.05mm最小壁厚与99.8%致密度，成功解决传统铲齿工艺难以兼顾薄壁结构与机械强度的矛盾。更值得关注的是BIOS、CMOS等数字组件的3D打印突破——通过导电银浆直写技术与嵌入式芯片封装工艺，实现主板电路的立体化布局，使信号传输路径缩短30%，信号完整性提升40%。
二、产业链垂直整合与规模化生产
上游关键元件的规模化生产已形成显著突破。在芯片组领域，锐科激光研发的32位Cortex-M3处理器专用3D打印主板方案，通过激光选区熔化技术实现芯片引脚间距精度±5μm，良率达95%。存储控制器方面，华曙高科开发的STM32F4系列芯片3D打印模组，结合电解抛光表面处理，将表面粗糙度控制在Ra≤0.8μm，满足高频信号传输需求。中游设备制造环节，联泰科技推出的DLC可变激光功率控制系统，使单振镜打印速度提升200%-500%，日产能达8-10公斤复杂结构主板。下游应用场景已从消费电子扩展至航空航天，如宁夏银川万吨级铸造3D打印工厂实现火箭发动机复杂流道的直接制造，较传统工艺减少60%加工流程。
三、性能优势与应用场景拓展
在AI芯片散热领域，3D打印液冷板与主板的集成设计展现革命性优势。Fabric8Labs的ECAM技术通过3D微网格设计实现沸腾界面热传递效率提升40%，配合三级精密过滤系统，确保10万次插拔寿命。在边缘计算场景，纬颖与Fabric8Labs合作的3.5kW服务器冷板实现芯片温度均匀性提升20%，PUE降至1.08。更前沿的探索体现在Chiplet封装与3D打印主板的融合，通过异构集成技术将主控芯片、I/O控制器等模块立体堆叠，使信号传输延迟降低至5ns以下。
四、挑战与未来发展方向
尽管产业化进程加速，但技术瓶颈仍待突破。材料科学方面，钛合金氧含量需控制在<0.15%，生物墨水细胞存活率>90%才能满足高端应用需求。精度控制领域，大型构件残余应力需控制在变形量<0.05%，这对激光功率稳定性提出严苛要求。产业生态层面，亟需建立材料数据库覆盖率>90%的标准体系。未来发展方向将聚焦多材料梯度打印（如金属-陶瓷复合结构）、超高速成型（投影式光固化速度>1m/h）及AI智能工艺链（缺陷实时修正率>95%）。值得关注的是，石墨烯复合涂层技术有望将导热效率提升60%，而智能化设计整合AI芯片热分布数据，可实现流道自适应调节。
五、市场前景与产业格局
据锐观产业研究院预测，2025-2030年中国3D打印主板市场年复合增长率将达45%，2028年市场规模预计突破785亿元。竞争格局呈现三级梯队：以铂力特、华曙高科为代表的第一梯队企业掌握全产业链技术；第二梯队企业如极光创新在特定领域表现突出；第三梯队中小企业通过差异化竞争开拓细分市场。国际对比显示，中国在消费级3D打印设备领域已实现反超，但工业级设备核心部件如高端激光器仍存在进口依赖。政策层面，国家发改委将3D打印列为战略性新兴产业，多地政府出台配套措施推动产业落地。
六、典型案例与生态协同
典型应用案例包括苹果在钛合金手机中框加工中引入3D打印工艺，较传统CNC工艺提升良品率15%；NASA采购多台设备制备可穿戴CO2传感器，实现航天器轻量化与功能集成。生态协同方面，3D Systems通过Quickparts服务提供从设计到生产的一站式解决方案，建立全球工厂式网络。国内企业如先临三维通过产业链一体化布局，实现从原材料到打印服务的垂直整合，有效提升市场响应速度。
结语：3D打印主板的规模化生产标志着电子制造从减材工艺向增材工艺的根本性转变。随着材料科学、精密制造与AI智能化的深度融合，这一技术有望在2030年前成为数据中心、AI芯片、消费电子等领域的标准配置，推动制造业向智能化、定制化方向加速转型。
